成形研削盤 SGE515・520 | 溝・総型・成形加工に対応

細溝加工、総型加工、成形加工、平面加工にも一台で対応できる高剛性・高能率CNC成形研削盤SGE-515・520series。


高能率・省エネ・経済的にリニューアル。 多彩な高精度加工に対応できる成形研削盤。

溝加工、総型加工、成形加工などの加工事例

細溝、コンタリング、総型、平面。
目に見える品位・精度の違いをご体感下さい。

■鏡面平面加工(静圧スピンドルが必要です)

0.1μmの上下軸切り込み特性を活かし、高番手砥石での鏡面研削が可能。

■半導体用封止金型の溝加工

溝ピッチ加工が可能。底面まで鏡面に仕上げられる。


■コンタリング成形研削

コンタリング成形により溝形状を含む複雑形状の高能率加工が可能。

■極細溝加工

極細溝の超精密プランジ加工が可能。


特長

自在な砥石成形で、自在な形状加工。
金型メーカのノウハウをカタチにした
マルチ成形研削盤。

1.多種多様なワーク形状に対応する
 高精度成形加工。

金型部品の成形に必要な溝、コンタリング、総型研削加工が可能。砥石形状を自動ドレス成形により一定に保ち、形状精度と面粗さともに高精度な加工を実現します(コンタリング、総型成形は、Zeroシリーズ制御)。またオプションで油静圧スピンドルの搭載も可能。

2.高剛性モノコックボディとコラムによる
 0.1μmの確実な切り込み。

本体コラムの前後幅を広くとり、リブを適切に配置することで剛性を高めています。また一般砥石のみならず、高番手のCBN、ダイヤ砥石にも対応できるように、上下軸に高剛性直動転がり案内を採用し、正確な0.1μm送りを実現しました。オプションで上下・前後軸にスケールフィードバックによるフルクローズドシステムの搭載も可能。高精度ピッチ研削加工に効果的です。

3.前後・左右軸の優れた真直性能。

ひと手間もふた手間もかけ匠の手で仕上げられたきさげ面と、独自の摺動面設計が、左右テーブル移動時の走行線の変化や荷重による姿勢変化を抑え、従来にない真直精度を達成。サドルには、ナガセ独自の超ワイド・超低摩擦V&V構造を採用。高精度な形状創成のために最適な運動特性を実現しました。

4.高速左右テーブル反転による
 高能率鏡面加工が可能。

左右送り速度が最大25m/minの標準タイプに加え、最大40m/minの高速送りに対応した機種(SGE-520Zero3)もご用意。従来より高能率な加工が実現します。また独自の部品構造によりスムーズな左右テーブル反転で、反転ショックによる研削面と一度成形した砥石形状へのダメージが少なく、高品位で高精度な加工結果が得られます。

5.お客様の用途に合わせた多彩な制御。

お客様の用途に最適な制御システムの搭載が可能です。
Zero制御 日常的な平面・成形加工から、高度な研削条件設定まで容易に設定可能な、対話式制御ソフト。オプションにより複合形状研削やマルチパーツ研削にも対応。さらCAD/CAMシステム「CAP-4」を用いれば、複雑な砥石形状やコンタリング形状も容易に対応します。

Neo制御 平面・溝加工に特化したタッチパネル式の簡易型制御。平面研削・溝研削の自動ドレス・自動加工に対応。汎用機の使い勝手をそのままに高精度加工を実現します。

■40m/minの高速左右テーブル反転を達成

加工時間を短縮し、高能率加工を実現 ※機種により対応できない場合がございます

■丹念に仕上げられるきさげ面

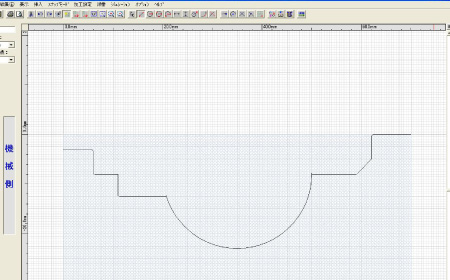

■Zero制御の操作画面例


■Neo制御の操作画面例



■SGE-515・520に搭載可能なNC制御の加工例

Neo制御…平面研削、深溝研削、ピッチ研削(OP)、複数研削(OP)、プランジトラバース(OP)
Zero制御…平面研削、深溝研削、ピッチ研削、複数研削、砥石成形加工、コンタリング加工(OP)、複合形状研削 等


オプション

■新バランスベクター「NB-3012」

砥石回転の振動を表示し、高精度研削をより容易に行えます。

■極低振動モータ

砥石軸の振動を極小に抑え、高い回転精度を実現します。


■油静圧スピンドル

サブミクロンの回転精度を実現。剛性に富み、高能率高精度な加工を可能にします。

■CAD/CAMソフト「CAP-4」

加工プログラムの作成・データ転送が容易。


仕様
機種/項目 サイズ チャック寸法 テーブル移動量
(左右×前後)
テーブル上面
スピンドルセンタ
上下最小単位 前後最小単位 砥石サイズ
(外径×幅×内径)
砥石軸 機械重量
    mm mm mm mm mm mm kW ton
SGE 515 500×150 580×170 370 0.0001 0.0001 φ180~255×8~19×φ31.75 1.5
(2.2)
1.9
520Zero3 500×200 650×230 470 0.0001 0.0001 φ180~255×8~19×φ50.8 2.2
(3.7)
2.8
520Neo 500×200 650×230 470 0.0001 0.0001 φ180~255×8~19×φ50.8 2.2
(3.7)
2.8

■内容・仕様等は、予告無く変更することがあります。また、説明の内容や写真はオプション仕様を含んでおりますので、御発注の際には、製作仕様書にて確認下さい。
■当サイトに記載されております機械精度・加工精度は、測定条件や加工条件に依って異なる場合があります。
■詳細は、仕様書等、技術資料をご請求ください。
■製品を転売、又は、輸出される場合がありましたら、弊社までご連絡ください。また製品を輸出等される場合は、外為法の定めるところに従い、必要な手続きをお取り下さい。
■本製品を国際的平和及び安全の妨げとなる使用目的を有するものに再提供したり、また、そのような目的に自ら使用したり、第三者に使用させたりしないようにお願いします。
