高精度門型平面研削盤 SGX-126 | 新世代ミドルレンジ高精度門型平面研削盤

高精度!高能率!省スペース!ハイ・コストパフォーマンス!新世代ミドルレンジ高精度門型平面研削盤 SGX-126の登場!!


加工事例

高精度平面研削加工を圧倒的な生産性で実現
中型金型プレートや精密部品の加工に最適

■高精度研削加工の高能率化を実現

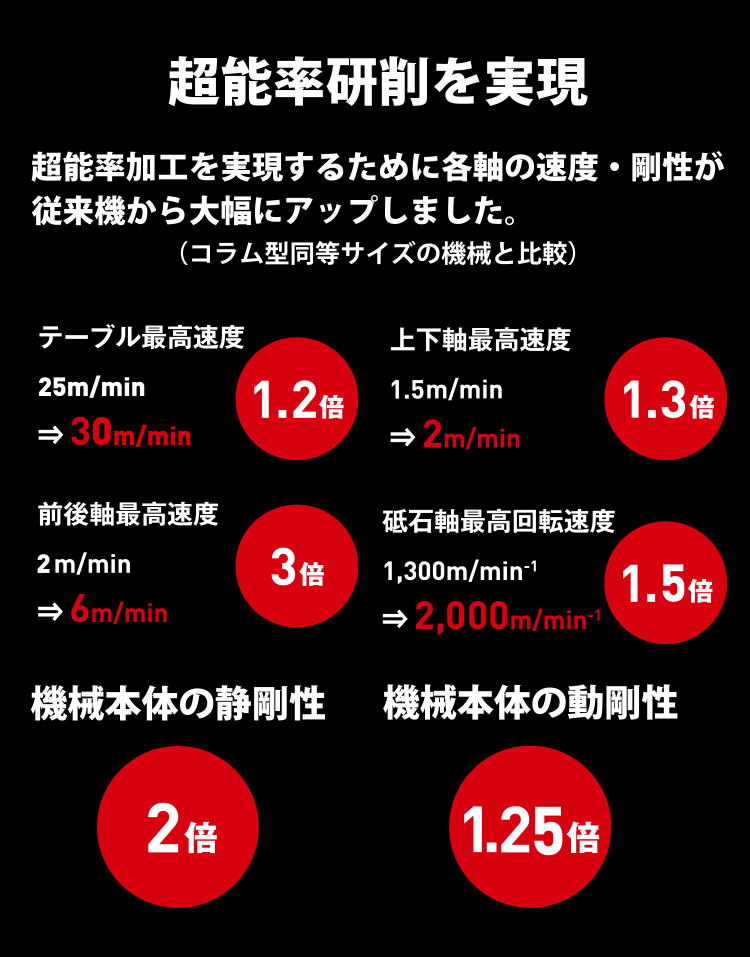

 加工点の剛性が飛躍的に向上。圧倒的な能率加工を実現。

■中型の金型プレートや精密部品の加工に最適

 高精度平面研削加工を圧倒的な生産性とコストパフォーマンスで実現。

特長

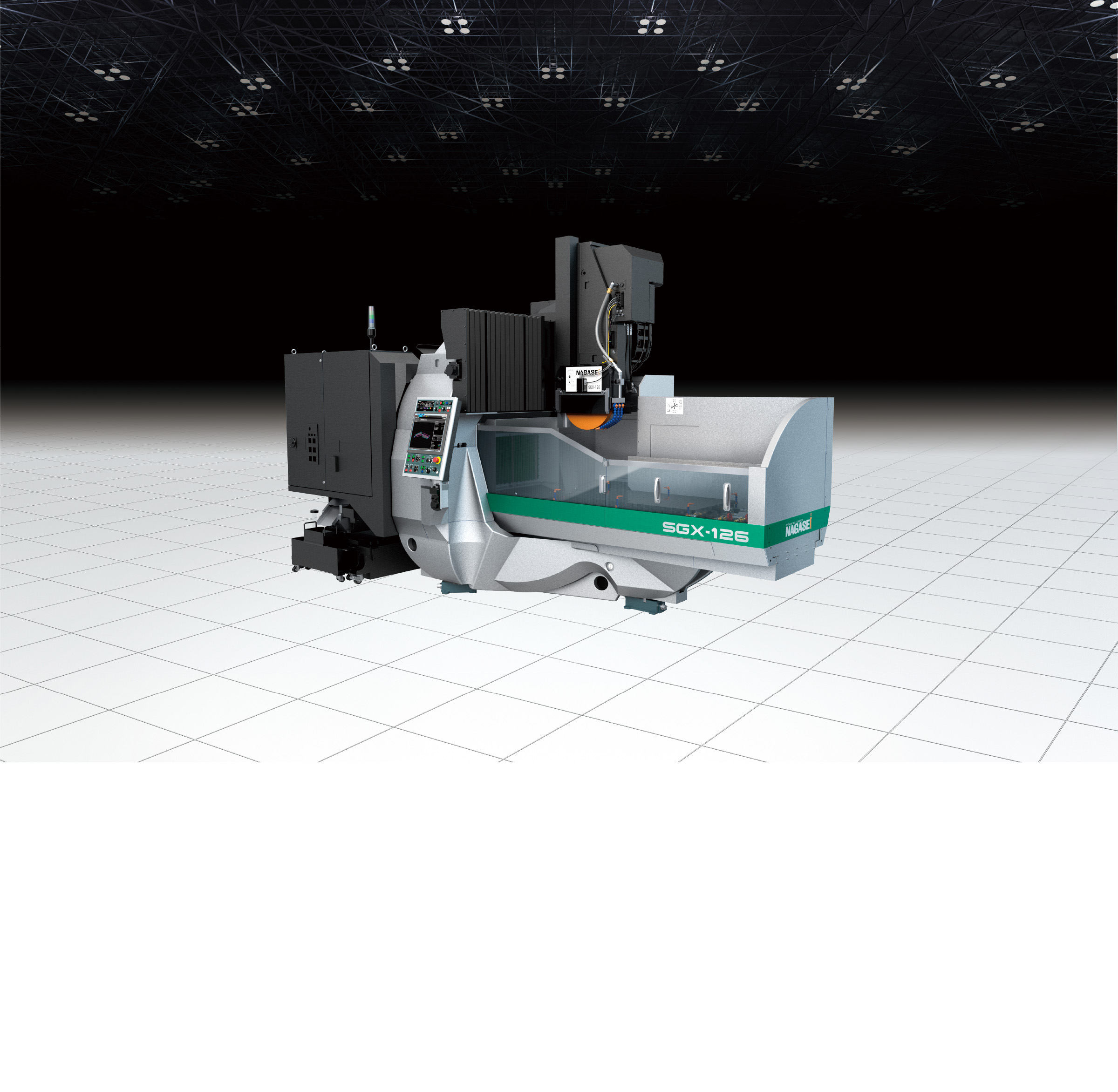

超高剛性・コンパクト構成の
新世代ミドルレンジ高精度門型平面研削盤

1.高精度平面研削加工を圧倒的な生産性で実現

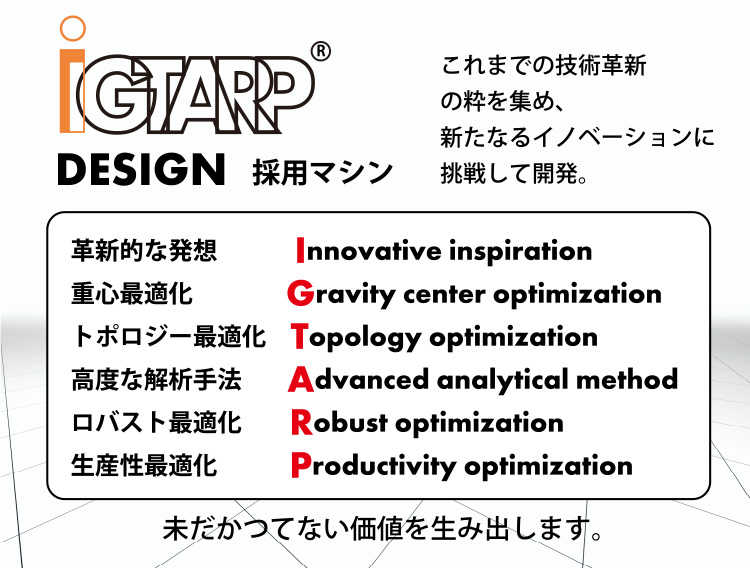

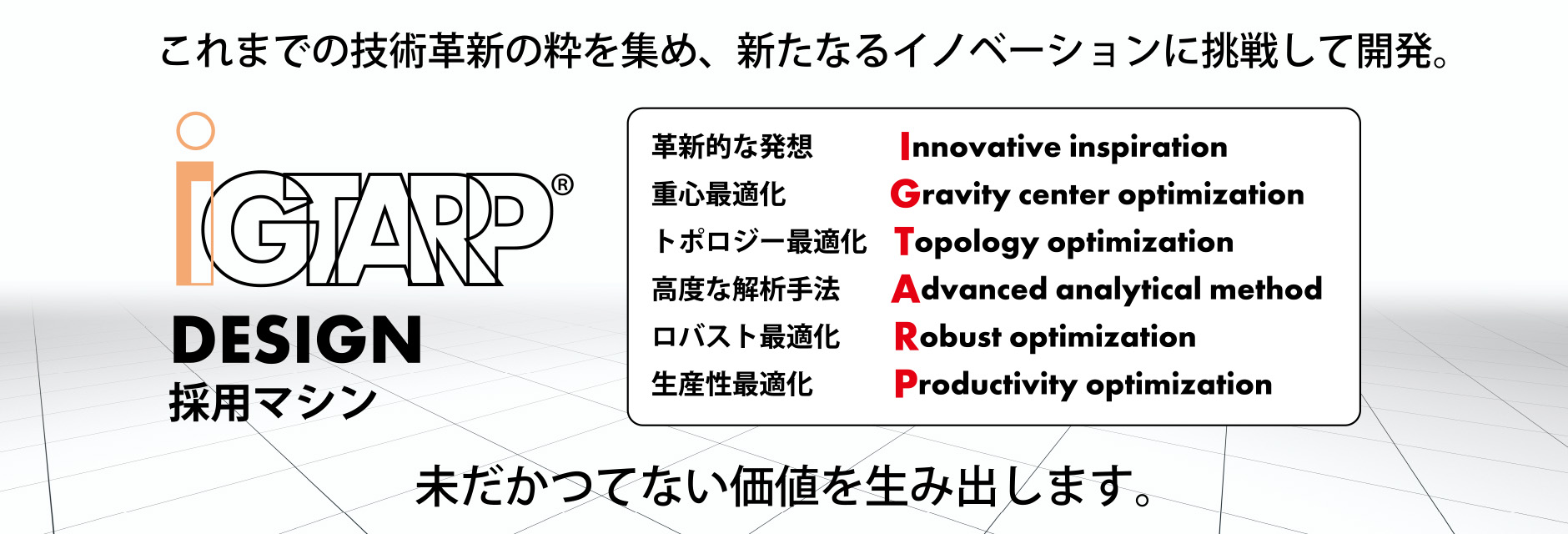

加工範囲が1200×600mmの中型サイズの高精度門型平面研削盤。NAGASE独自のIGTARP DESIGNによる従来の概念を覆す全く新しい理想的な新設計構造。シングルコラムの従来機と比較して加工点の静剛性は2倍、動剛性は1.25倍に向上。あわせて省スペース化や作業性の向上、省エネ化も実現したミドルレンジの新世代門型平面研削盤。

2.3点支持高剛性ベッド構造を採用

IGTARP DESIGNにより3点支持高剛性ベッドを採用。左右テーブル案内は匠の手で丹念に仕上げられたNAGASE独自の高精度動圧すべり構造を採用。駆動方式は独自の高耐久性サーボシリンダを採用、他のすべり摺動面の機械にはない真直精度を実現する。

3.重研削が可能な高剛性砥石軸

砥石軸には15kW高出力モータを採用し、最大φ510×75mm幅の砥石まで装着でき圧倒的な能率加工を実現する。標準はベアリング軸受け、オプションにより油静圧軸受けを搭載可能。

4.業界最小の設置スペース(同一加工面積比 NAGASE調べ)

省スペースに徹底的にこだわり、従来のシングルコラム機と比較し、設置面積を5割削減した。設置面寸法は4.5×2.16m(標準仕様時)と同一加工面積に対して業界最小の設置スペースを達成した。(NAGASE調べ)床面からチャック上面までの高さは850mm(チャック厚み100mmの場合)で作業者の寄り付きも良く、足場なしでワークセット作業を行える。

5.進化した「スマートサーモニクス」により消費電力の省エネ化を実現

作動油タンクのポンプモータは駆動状況に合わせて最適化制御。従来機比半分の消費電力の省エネ化を実現した。

6.重研削にも対応する独自のクーラントタンクシステム

クーラントタンクには独自の強磁式マグネットセパレータを採用、重研削加工に対応した仕様となっている。

7.使い勝手抜群の制御システム「Neo3」を搭載

平面・溝の自動研削、自動ドレスを誰でも簡単に設定可能。半手動研削使いも可能な画期的なシステム。

8.機上測定ユニット「SMART 1D PROBING」(OP)の搭載が可能。

オプションにより、ワーク高さの自動計測、自動追込み研削が可能な「SMART 1D PROBING」の搭載が可能。また任意の形状を自在に加工できる「スマートサーフアップⓇ」(OP)の搭載も可能。


■業界最小の設置スペースを達成(同一加工面積比 NAGASE調べ)

 従来のシングルコラム機と比較し、設置面積を5割削減。

■従来の概念を覆す全く新しい理想的な構造

 3点支持高剛性ベッドを採用。加工範囲は1200×600mm。
 左右テーブル案内はNAGASE独自の高精度動圧すべり構造を採用。

■圧倒的な能率加工を実現

 砥石軸には15kW高出力モータを採用。
 最大φ510×75mm幅の砥石まで装着可能。

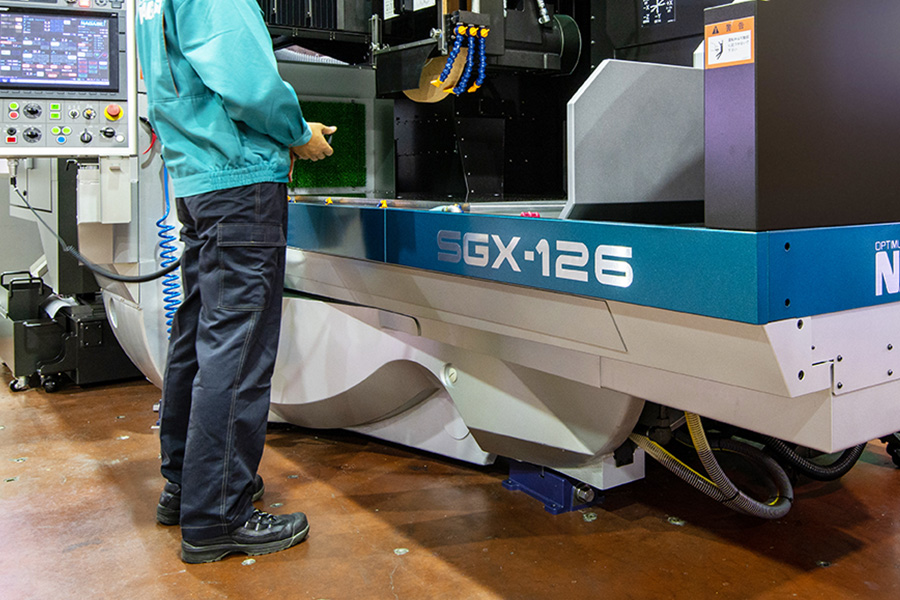

■作業者の寄り付きも良く足場なしでワークセット作業が可能

 床面からチャック上面までの高さは850mm(チャック厚み100mmの場合)

■タッチパネル式簡易型制御システム「Neo3」搭載

 平面・溝の自動研削、自動ドレスを画期的な使い勝手で設定可能。
 半手動研削使いも可能な画期的なシステム。


オプション

■SMART 1D PROBING(機上測定ユニット)

 ワーク高さの自動計測、自動追い込み研削が可能。

■超精密クーラント濾過・改質・供給システム「爆削Ⓡ」

 従来の数倍の切り込みが可能。かつてない能率での加工を可能にするトータル加工システム。

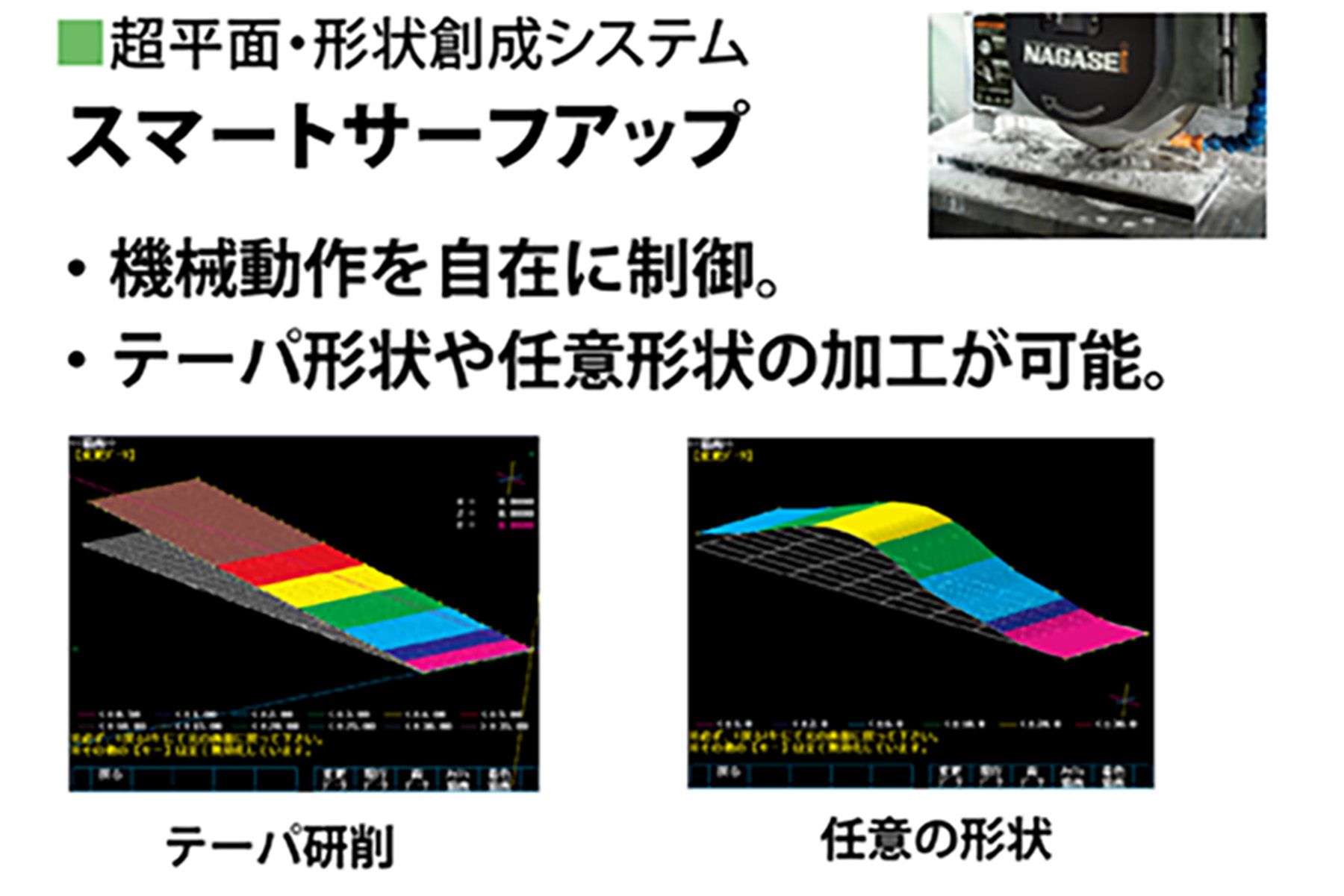

■超平面・形状創成システム「スマートサーフアップ」

 直座標表示が変更されることなく補正された数値で機械動作を制御。
 ワーク形状の簡易的な成形や傾き補正が可能。

■バランスベクター「NB-3012」

 砥石回転の振動を表示し、高精度研削をより容易に行えます。


仕様
機種/項目 サイズ チャック寸法 テーブル移動量
(左右×前後)
テーブル上面
スピンドルセンタ
上下最小単位 砥石サイズ
(外径×幅×内径)
砥石軸
    mm mm mm mm mm kW
SGX 126 1200×600 1500×695 825 0.0001 φ250~510×38~75×φ127 15

■内容・仕様等は、予告無く変更することがあります。また、説明の内容や写真はオプション仕様を含んでおりますので、御発注の際には、製作仕様書にて確認下さい。
■当サイトに記載されております機械精度・加工精度は、測定条件や加工条件に依って異なる場合があります。
■詳細は、仕様書等、技術資料をご請求ください。
■製品を転売、又は、輸出される場合がありましたら、弊社までご連絡ください。また製品を輸出等される場合は、外為法の定めるところに従い、必要な手続きをお取り下さい。
■本製品を国際的平和及び安全の妨げとなる使用目的を有するものに再提供したり、また、そのような目的に自ら使用したり、第三者に使用させたりしないようにお願いします。
