前加工から仕上げ加工まで
ばりばり使える。
高能率高精度CNC平面研削盤。
SGE-52・63・64
サドル型高精度平面研削盤
サドル型高精度平面研削盤
SGE-52・63・64

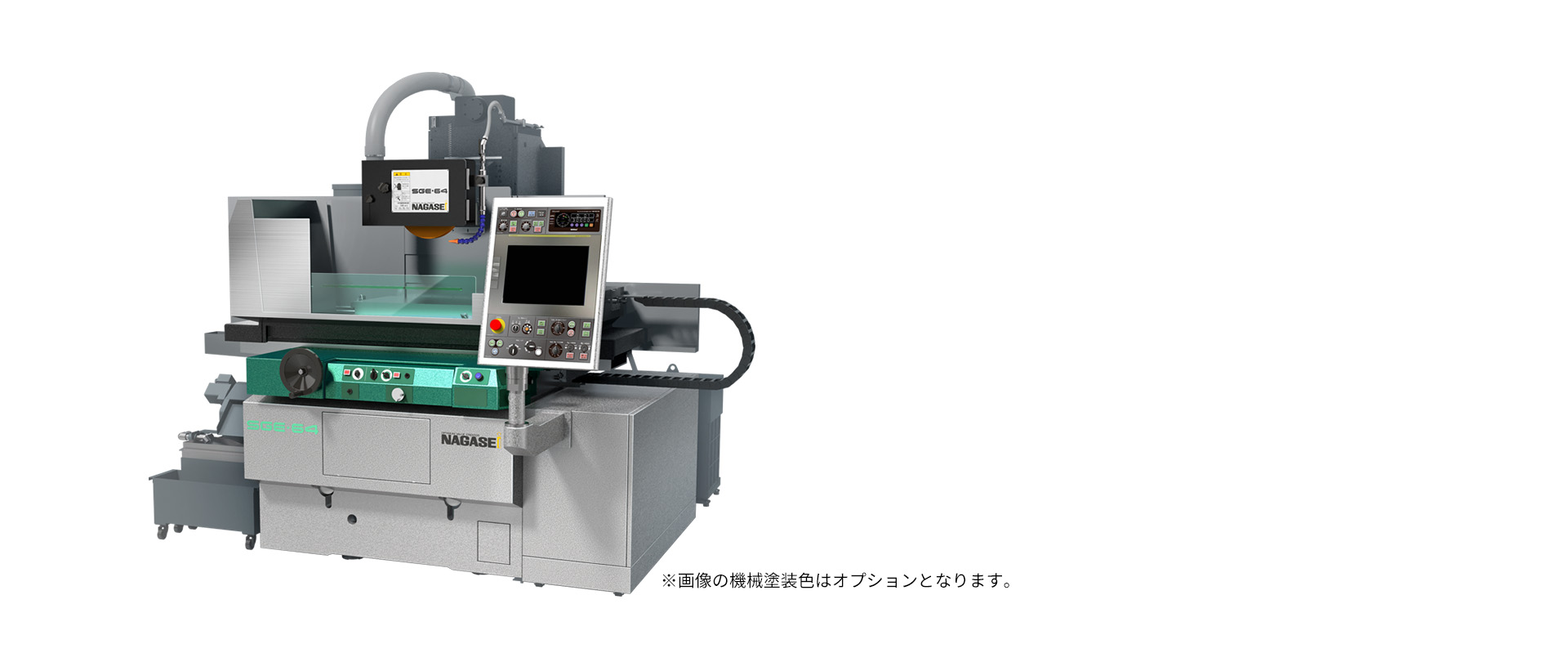

前加工から仕上げ加工までばりばり使える。ハイコストパフォーマンスCNC平面研削盤・平面研磨機SGE-52・63・64series。
前加工から仕上げ加工まで
精密平面研削、鏡面加工などの
加工事例
期待通りのシャープな平面。
想像以上の加工品位。
お手頃価格で、ひとつ上の精度。

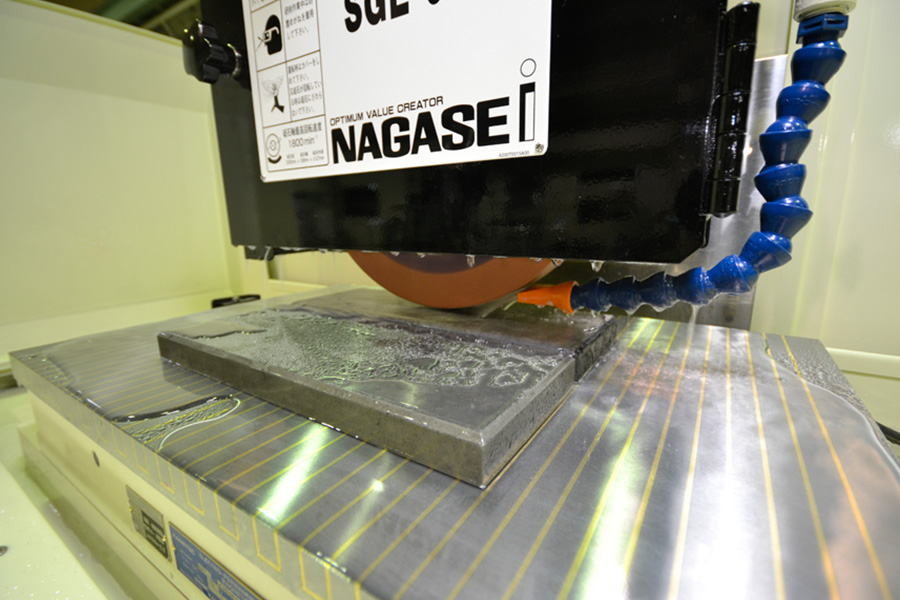

全自動鏡面平面研削

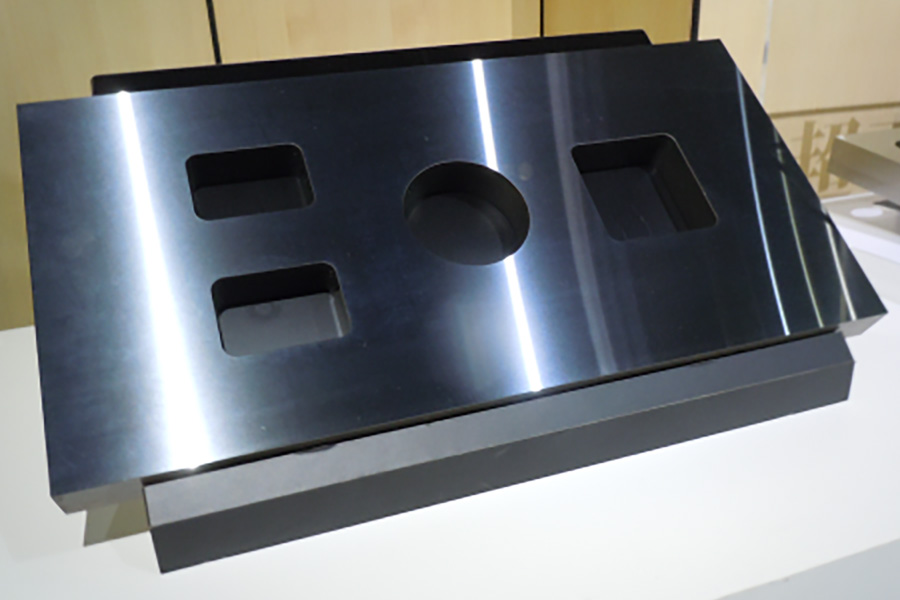

最大600×400mmサイズまでの自動ドレス自動研削が可能。また溝形状のプランジカットも全自動で行うことができます。
平面研削ワーク
金型用プレートを想定したサイズ500×250mmのワーク。中型～小型のプレートの高能率平面研削が可能。
特長
高精度研削加工のスタンダード
高精度・高剛性マシン。
その加工能率と精度を
ご体験ください。
1.高精度加工に対応したマシン設計。
「高能率・高精度加工ができるマシン」。こうしたコンセプトに基づき、SGEシリーズでは油静圧スピンドル（OP）と高精度な転がりスピンドルを選択できる仕様となっています（高面品位・高寿命は油静圧スピンドルがおすすめです）。また回転中の砥石バランスの自動測定・修正できる「バランスベクター（ドクター）NB-3012」（OP）を搭載することにより、砥石回転振動を抑えて研削面の精度と品位を向上できます。
丹念に仕上げられるきさげ面
2.高番手砥石の使用にも対応。
0.1μｍの最小分解能を活かす
高剛性コラム。
本体コラムの前後幅を広くとり、リブを適切に配置することで剛性を高めています。また一般砥石のみならず、高番手のCBN、ダイヤ砥石にも対応できるように、上下軸に高剛性直動転がり案内を採用し、適切な切り込みを実現しました。オプションで上下・前後軸にスケールフィードバックによるフルクローズドシステムの搭載も可能。高精度ピッチ研削加工に効果的です。
3.高精度・高品位な加工を可能にする
優れた真直精度とショックレス反転。
独自の摺動面設計と、ひと手間もふた手間もかけ匠の手で仕上げられたきさげ面が、左右テーブル移動時の走行線の変化や荷重による姿勢変化を抑え、従来にない真直精度を達成。さらに独自の部品構造によりスムーズな左右テーブル反転が可能。ショックによる研削面への影響が少なく、高品位な平面創成が可能です。サドルには、NAGASE独自の超ワイド・超低摩擦V&V構造を採用しています。

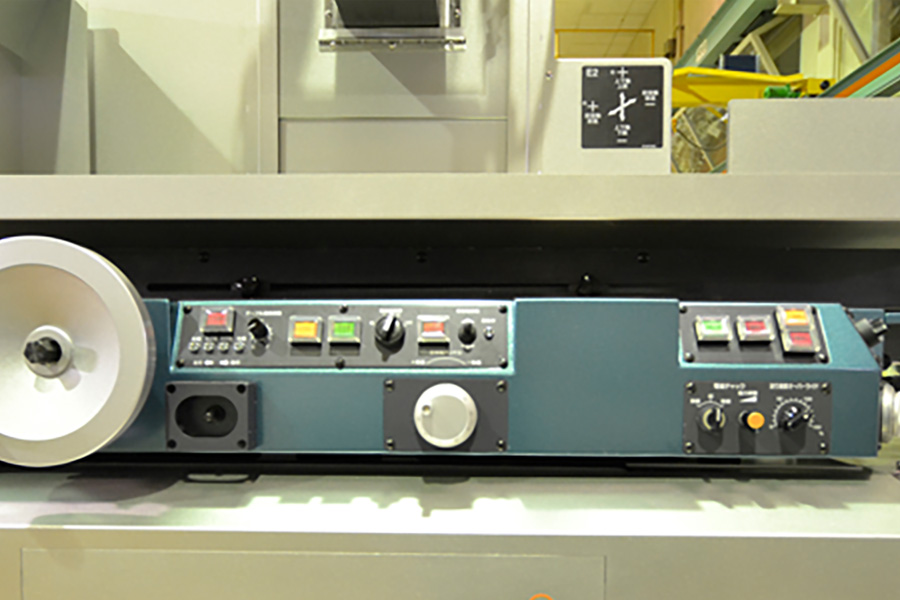

手パハンドル、スイッチ等をサドル前面に集約
汎用機の感覚で手動研削操作も行える、作業者の使い勝手の良いデザインになりました。
4.汎用機感覚で使える自動研削。
上下・前後の２軸はＮＣ制御。ワークをセットした後は、研削条件を設定して自動ボタンを押すだけ。粗研削、精研削はもちろん、ドレスインターバルまで加工の全てが全自動で行えます。鏡面加工においても、素材や使用工具に応じて適した加工条件の設定を行うことができるNCです。加工作業の省人化及び高能率化が実現します。
5.作業能率を飛躍的に高める
自動ドレス自動研削システム。
お客様の用途に合わせて最適な制御システムの搭載が可能です。
Zero制御 平面研削のみならず、成形研削にも対応。高度な研削条件設定でも容易に設定可能な、対話式制御ソフト。オプションにより複合形状研削やマルチパーツ研削にも対応できます。
Neo制御 平面・溝加工に特化したタッチパネル式の簡易型制御。平面研削・溝研削の自動ドレス・自動加工に対応。汎用機の使い勝手をそのままに高精度加工を実現します。

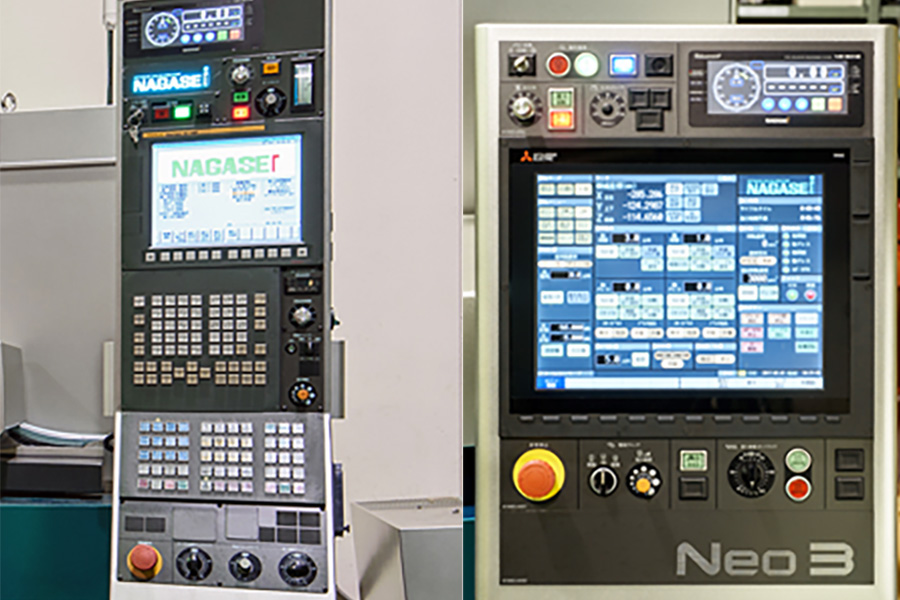

対話式ソフトのZeroシリーズ操作盤(左)、
タッチパネル式のNeo操作盤(右)
ドレス量や切り込み量などの条件が確認でき、安定した高精度加工を行うことができます。
Zero制御の操作画面
Neo制御の操作画面
オプション

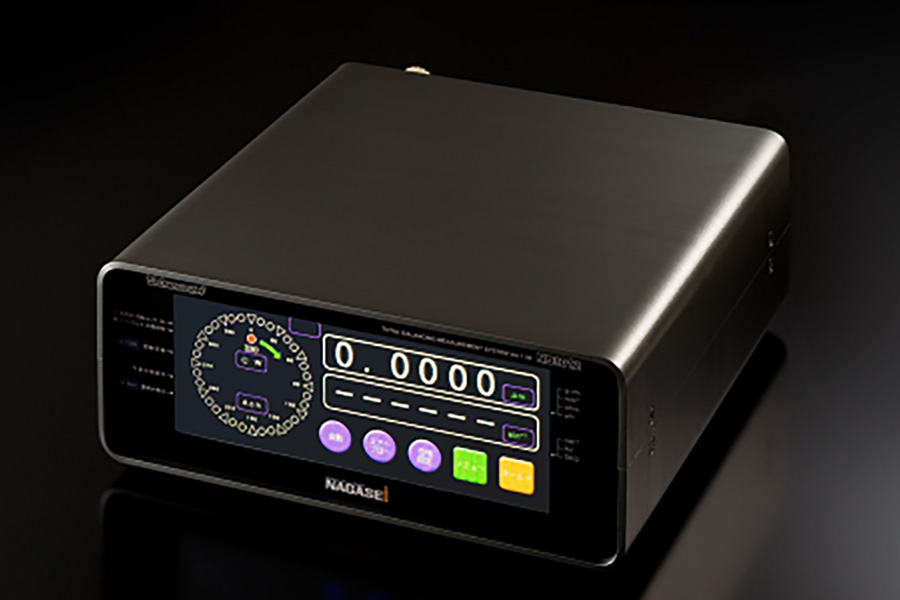

バランスベクター「NB-3012」
砥石回転の振動を表示し、高精度研削をより容易に行えます。

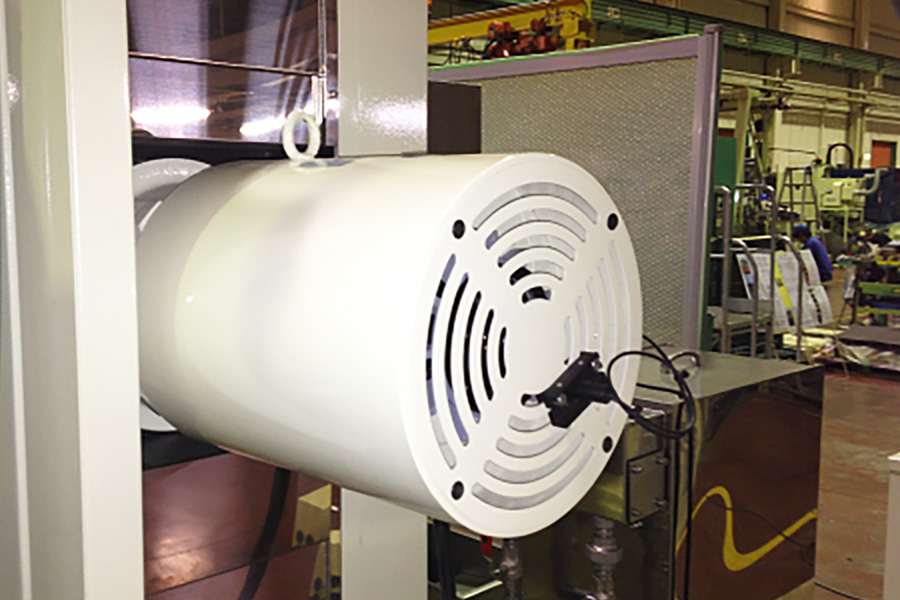

極低振動モータ
砥石軸の振動を極小に抑え、高い回転精度を実現します。

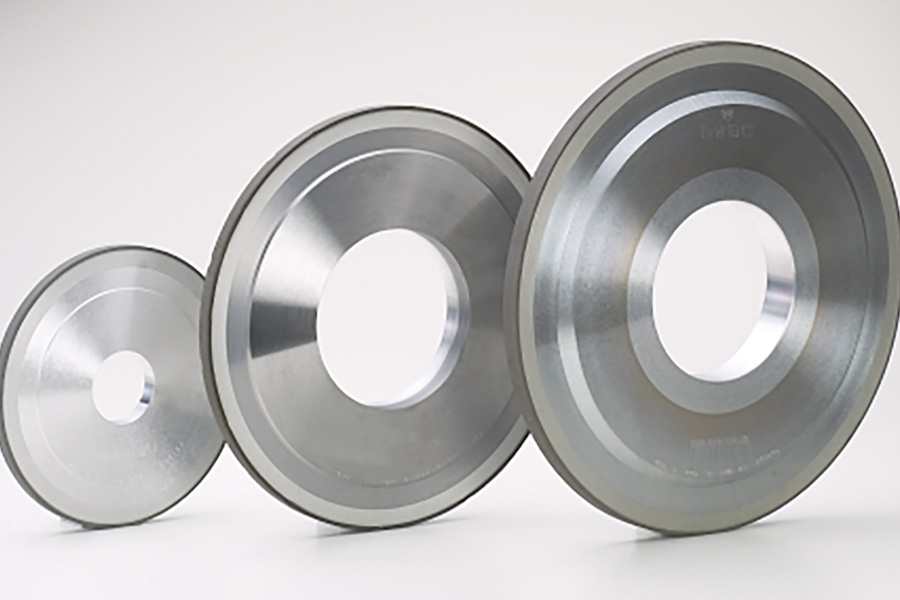

nvac製品 ダイヤ・CBNホイールと一般砥石

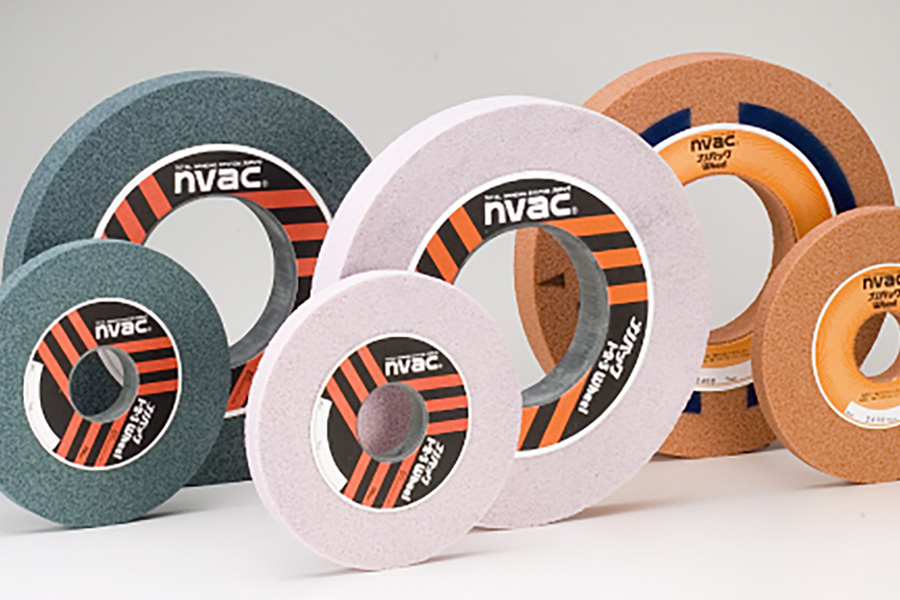

お客様の研削条件に合わせ、ダイヤ・CBNホイール、WA・GC砥石、ドレッサ、フランジ、フィルタ等をご提供致します。
仕様
| 機種／項目 | サイズ | チャック寸法 | テーブル移動量 （左右×前後） |
テーブル上面 スピンドルセンタ |
上下最小単位 | 前後最小単位 | 砥石サイズ （外径×幅×内径） |
砥石軸 | 機械重量 |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | kW | ton | ||
| SGE | 52 | 500×200 | 630×220 | 490 | 0.001(0.0001) | 0.001(0.0001) | ⌀180～255×8～19×⌀50.8 | 2.2 | 2.2 |
| 63 | 600×300 | 750×345 | 520 | 0.001(0.0001) | 0.001(0.0001) | ⌀200～355×25～38×⌀127 | 3.7 | 3.4 | |
| 64 | 600×400 | 750×445 | 520 | 0.001(0.0001) | 0.001(0.0001) | ⌀200～355×25～38×⌀127 | 3.7 | 3.7 |
- 内容・仕様等は、予告無く変更することがあります。また、説明の内容や写真はオプション仕様を含んでおりますので、御発注の際には、製作仕様書にて確認ください。
- 当サイトに記載されております機械精度・加工精度は、測定条件や加工条件に依って異なる場合があります。
- 詳細は、仕様書等、技術資料をご請求ください。
- 製品を転売、又は、輸出される場合がありましたら、弊社までご連絡ください。また製品を輸出等される場合は、外為法の定めるところに従い、必要な手続きをお取りください。
- 本製品を国際的平和及び安全の妨げとなる使用目的を有するものに再提供したり、また、そのような目的に自ら使用したり、第三者に使用させたりしないようにお願いします。
