超精密門型成形平面研削盤 SGX-104α·126α

最高の精度と品位を追求 新世代SGXシリーズのハイエンドモデル 超精密門型成形平面研削盤 SGX-104α·126α


加工事例

驚異の機械運動精度と圧倒的な加工点の剛性
理想の平面創成、鏡面品位を追求

■低熱膨張ガラスの超精密研削加工

■クラウニングなどの超精密形状創成加工を実現

特長

最高の精度と品位を追求!
新世代SGXシリーズのハイエンドモデル

1. 驚異の機械運動精度と圧倒的な加工点の剛性

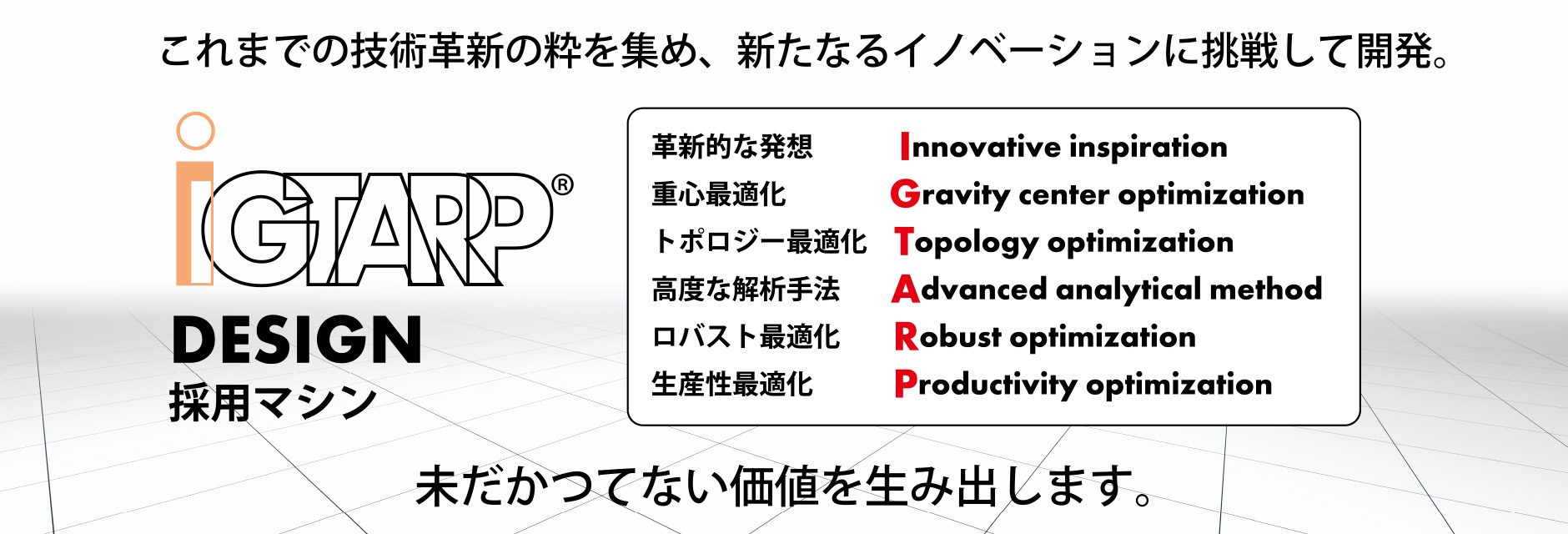

NAGASE独自のIGTARP DESIGNによる理想的な本体構造。従来機と比較して加工点の静剛性は2倍、動剛性は1.2倍に向上。平面研削加工に加え、2軸・3軸を同期させた形状創成加工や多数個自動加工を圧倒的な精度と品位で実現。

2. 3点支持高剛性ベッド構造を採用

IGTARP DESIGNによる3点支持高剛性ベッドを採用。左右テーブル案内とクロスレール案内面に独自の油静圧案内面とリニアモータ駆動方式を採用。15kW高出力砥石軸モータを採用。SGX-104αの場合は、最大φ405×50mm幅の砥石まで装着可能。SGX-126αの場合は、最大φ510×75mm幅の砥石まで装着可能。

3. 業界最小の設置スペース

従来のシングルコラム機と比較し、設置面積を50%削減。設置面寸法はSGX-104α標準仕様時4.0×2.0m。SGX-126α標準仕様時4.9×2.54m。
さらに進化した「スマートサーモニクス®」により従来機比半分の消費電力の省エネ化を実現。

4. 機上計測(OP)や形状創成加工に対応

多彩な機能を持つ対話式CNC制御システムZeroを搭載。オプションにより複合形状研削やマルチパーツ研削、クラウニング研削、コンタリング研削にも対応。機上での3次元計測「スマート3Dプロービング」や任意形状を自在に加工する「スマートサーフアップ®」、マグネットチャック上で専用治具なしで自動で歪み抜き加工を行う「スマートアンジュレーションアップ」もオプションにより搭載可能

■圧倒的な精度と品位

平面のみならず、三次元形状でも抜群の形状精度と品位を実現。

■3点支持高剛性ベッド構造

NAGASE独自のIGTARP DESIGNを採用し、小型化、軽量化、剛性の向上を実現。

■徹底した省スペース化(SGX-104αの場合)

従来機のシングルコラム機と比較し、設置面積を50%削減。

■徹底した省スペース化(SGX-126αの場合)

従来機のシングルコラム機と比較し、設置面積を50%削減。


オプション

■高精度な機上での3次元測定

機械の超精密な運動特性を活かし、高精度な機上測定が可能。

■2軸・3軸を同期させた形状創成加工

複合形状研削やマルチパーツ研削、クラウニング研削、コンタリング研削も自由自在。


■超平面・形状創成システム「スマートサーフアップ」

直座標表示が変更されることなく補正された数値で機械動作を制御。
ワーク形状の簡易的な成形や傾き補正が可能。

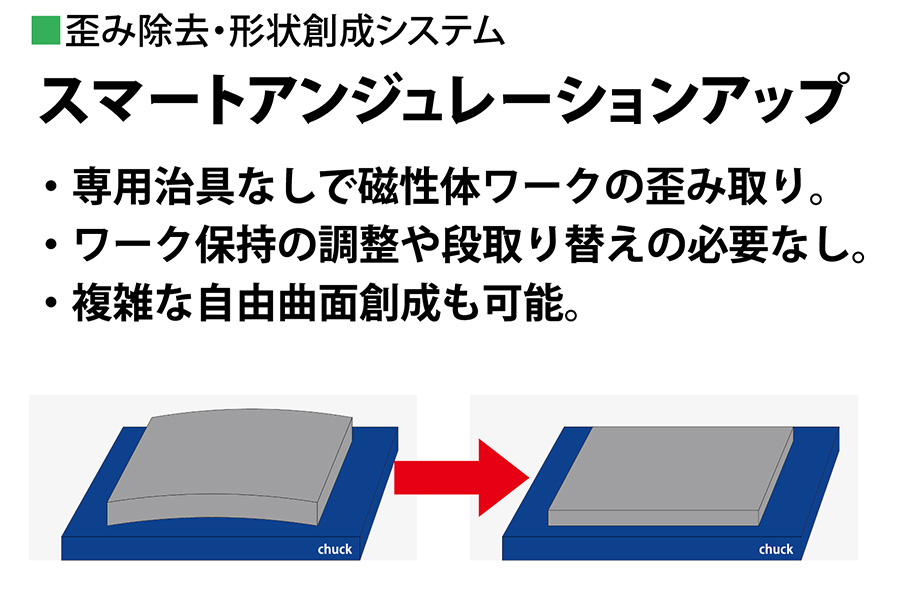

■歪み除去・形状創成システム「スマートアンジュレーションアップ」

マグネットチャック上で専用治具を使うことなく、自動で歪み抜き加工。


■直角計測・直角創成システム「スマートアングルアップ」

直角の簡易計測及び、専用治具を用いることなく任意の直角面の加工が可能。

■バランスベクター「NB-3012」

砥石回転の振動を表示し、高精度研削をより容易に行えます。


仕様
機種/項目 サイズ チャック寸法 テーブル移動量
(左右×前後)
テーブル上面
スピンドルセンタ
上下最小単位 砥石サイズ
(外径×幅×内径)
砥石軸
    mm mm mm mm mm kW
SGX-104α 104 1000×400 1200×460 625 0.0001 Φ250~405×38~50×Φ127 15
SGX-126α 126 1200×600 1500×695 825 0.0001 Φ250~510×38~75×Φ127 15
