生産性を激変させる超精密両頭研削盤

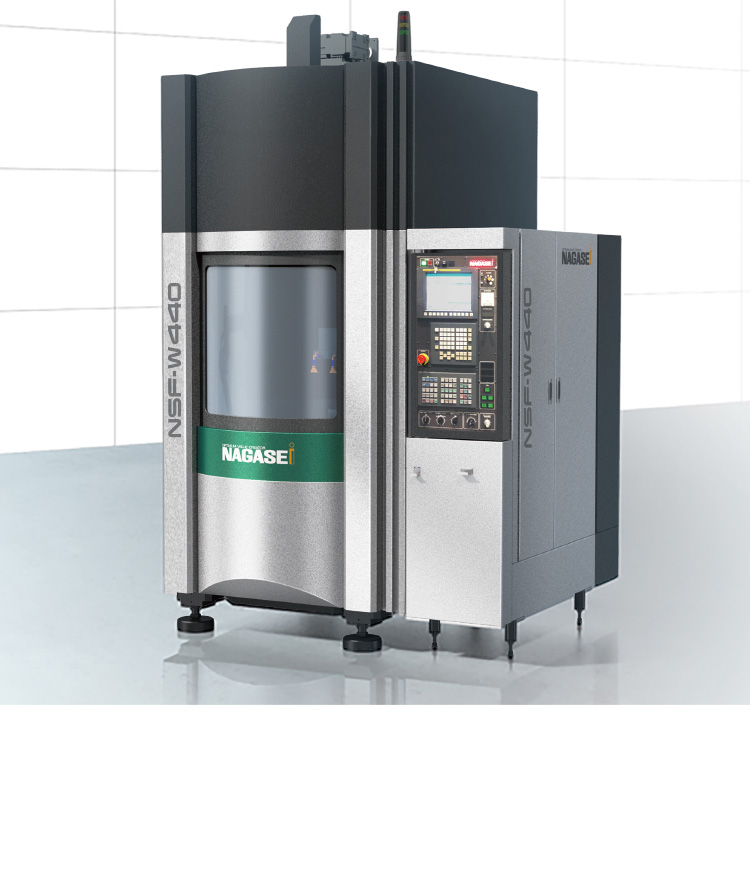

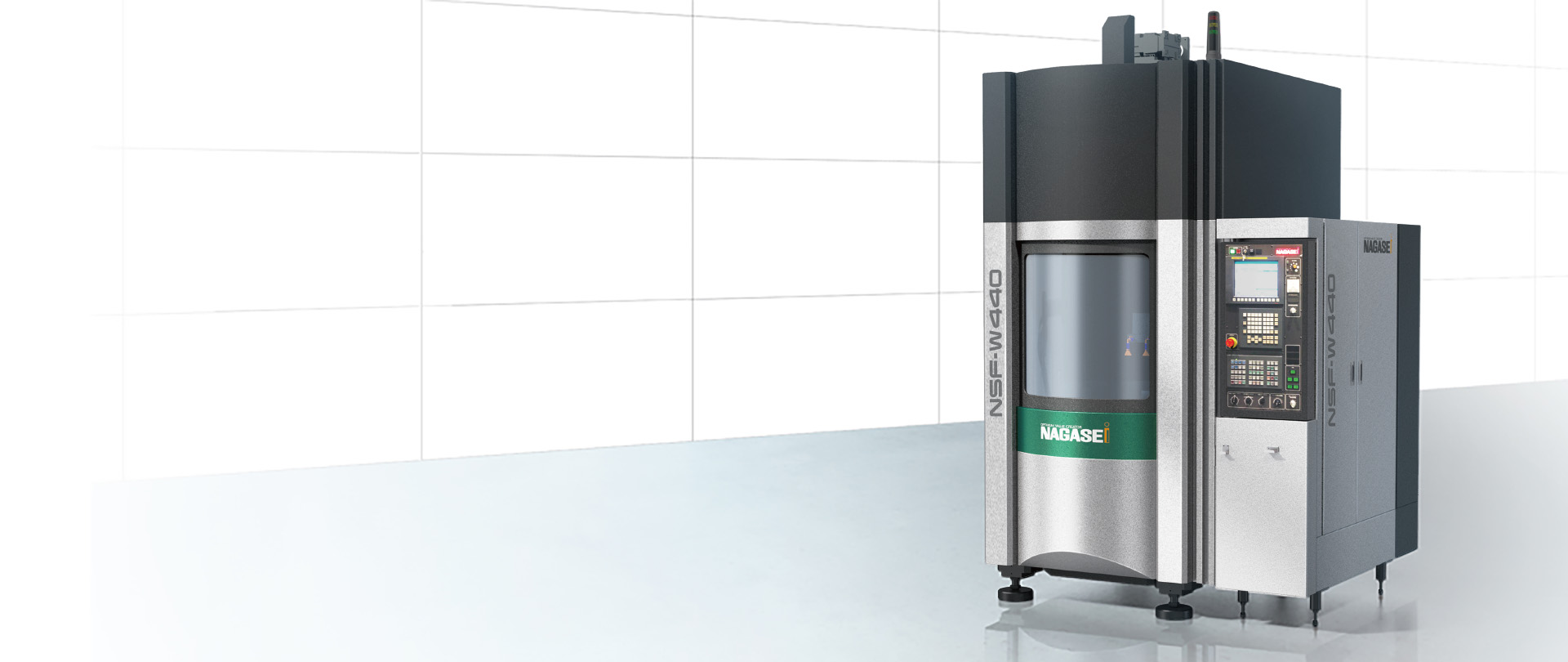

NSF-W440・W500
6面体の両平面を簡単に、短時間で超精密に研削加工。2面同時研削を行う超精密両頭研削盤NSF-W440・W500。
チャッキング不要！？
加工事例
6面体の上下面を
「早く」「歪みを抜きながら」
「精度良く」加工

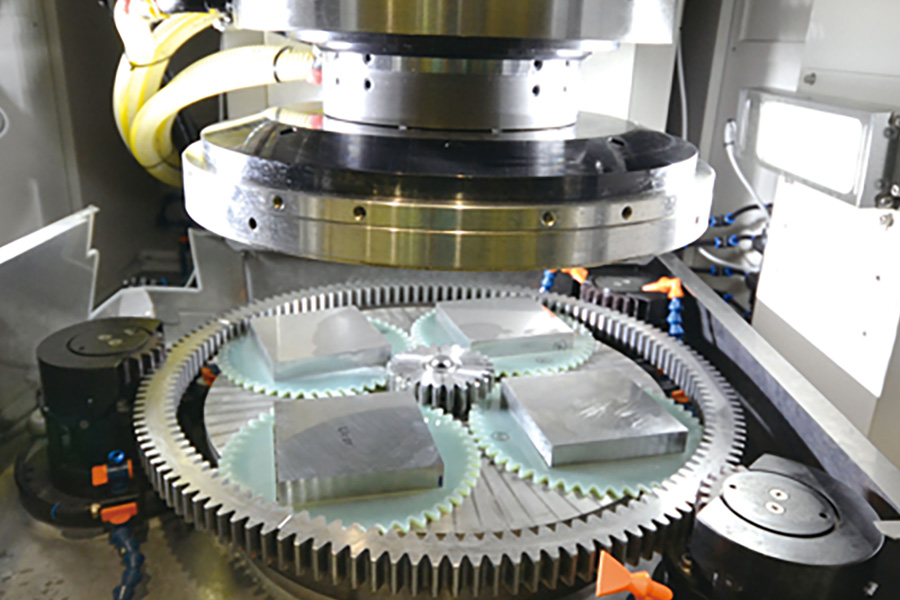

鋼材の上下両平面の研削加工
常に最高の条件での加工を実現し、高い平面精度を得ることが可能。

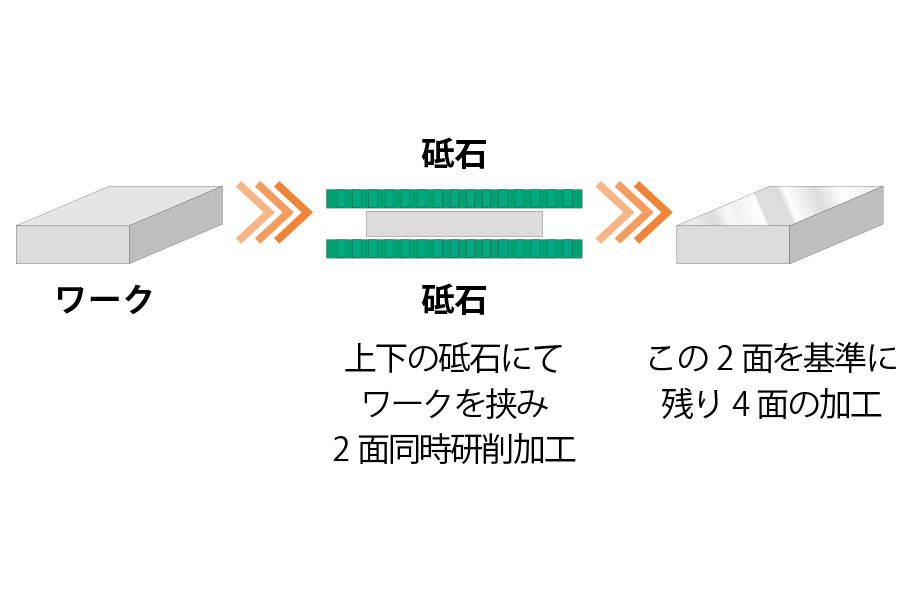

加工概略図
6面体加工の基準となる2面の加工

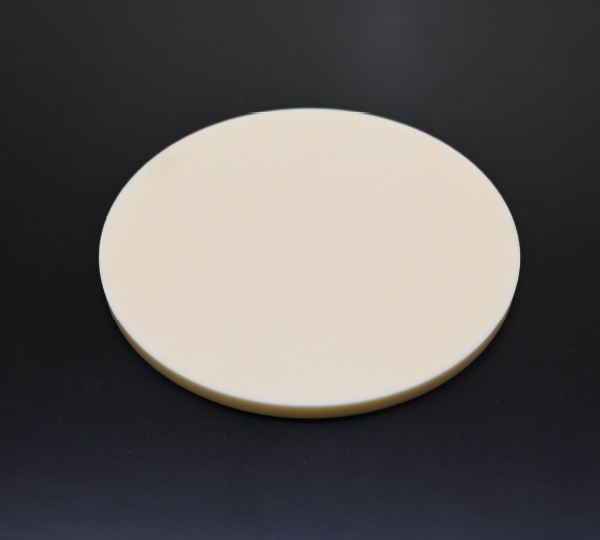

セラミックス
材質：アルミナセラミックス
サイズ：⌀160×8mm
平面度：2.0μm
面粗度：2.44μmRz

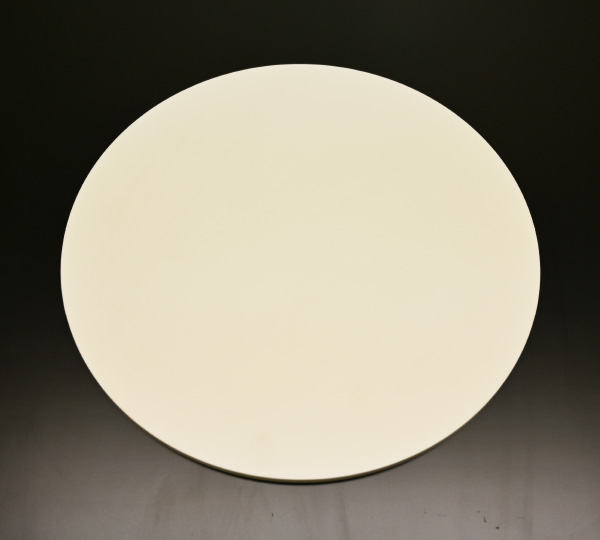

大型セラミックス
材質：アルミナセラミックス
サイズ：⌀350×10mm
平面度：2.7μm/⌀350mm

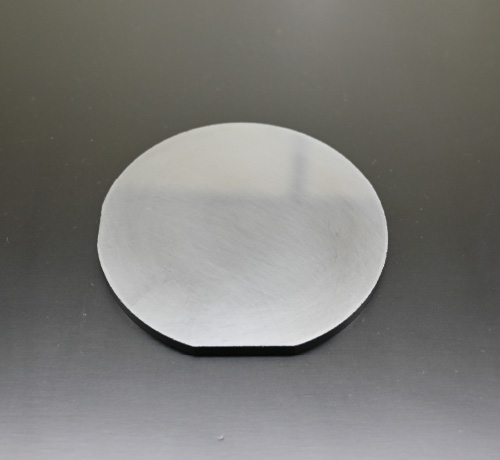

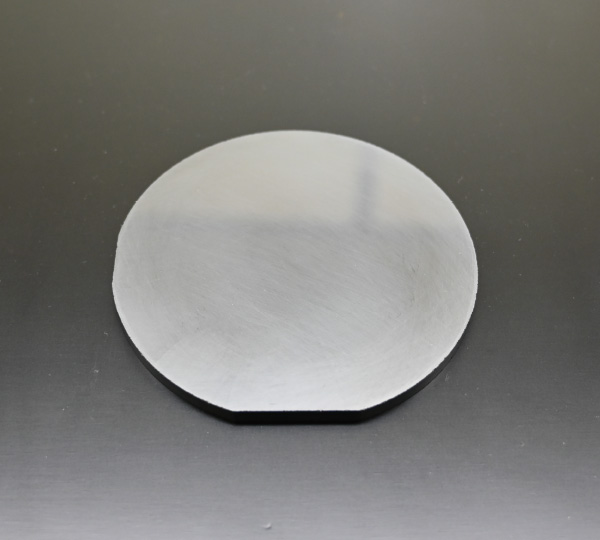

SiCインゴット
材質：SiC
サイズ：4inch×5mm
加工時間：100μm/50sec
除去量：93％

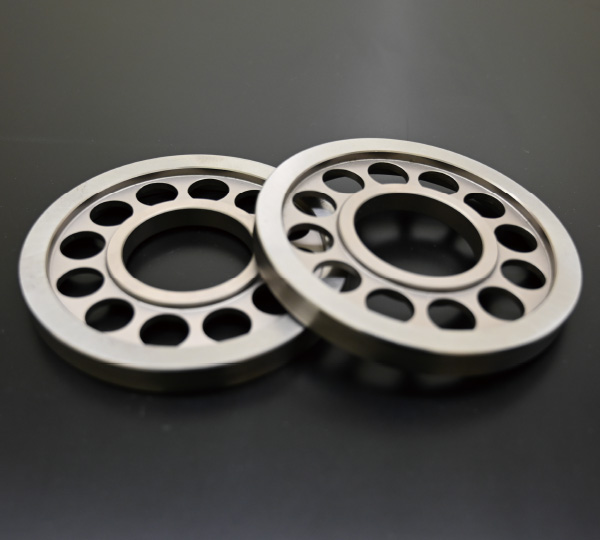

ベアリングの間座
材料：S45C
サイズ：⌀100×10mm
平面度：0.91μm/⌀100mm
面粗度：1.05μmRz

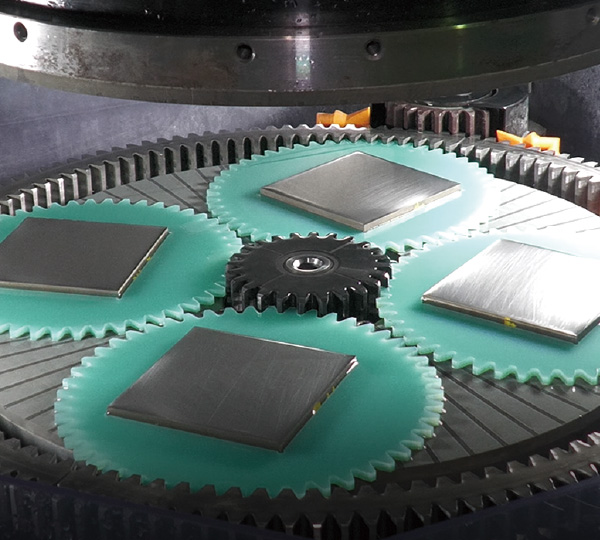

平面プレート
材質：SKD-11
サイズ：100×100×10mm
平面度：1.89μm/100×100mm
平行度：1.9μm

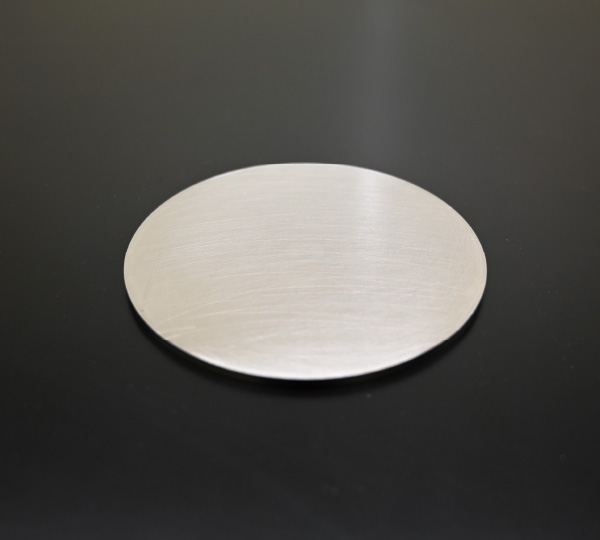

SUS316L
材質：SUS316L
サイズ：⌀100×3mm
反り：5μm
厚みムラ：3μm
特長
キャリアの中にワークを
置くだけでセッティング完了。
6面体の両平面を簡単に、
短時間で超精密に研削加工。
1.上下の砥石にてワークを挟み、
2面同時研削をおこなう
超精密両頭研削盤。
6面体加工の基準となる2面の超精密研削加工を短時間で達成。また、ベアリングやピストンリング、ギヤなど取り付け部に平面精度が必要な部品の端面の加工に最適。
2.ワークのセッティングは
超簡単。
下側砥石の上にセットされているキャリアの中にワークを置くだけでセッティング完了。ワークの保持・治具立てについて、何も考える必要なし。ワークサイズは最大面積⌀170mmまで対応。
3.圧倒的な
加工精度・加工能率を実現。
砥石軸には上下ともに非接触油静圧軸受けを採用。さらに、機械本体は独自のフレーム構造により、偏荷重による変形が極めて少ない。

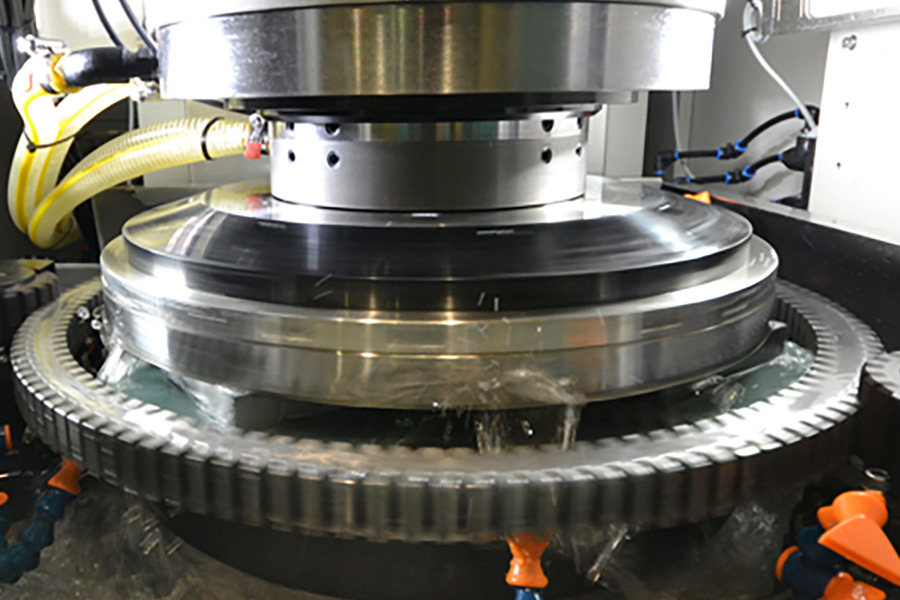

圧倒的な加工精度・加工能率を実現。

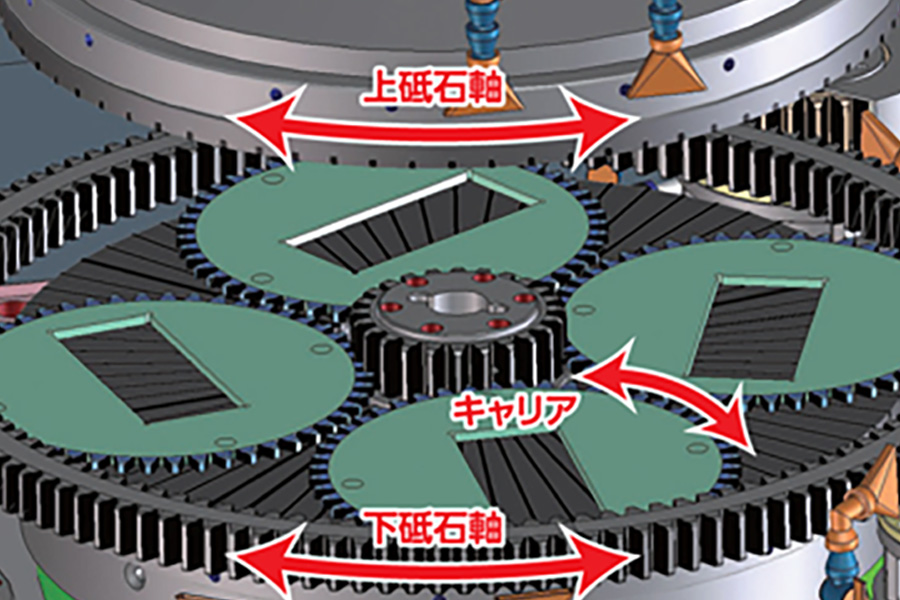

加工部の構成
4.常にベストな加工状態を実現する
定圧定量複合制御技術。
上砥石軸には定圧定量複合制御システムを採用。常に砥石にかかる圧力を検知し、切込み量と圧力を複合的に制御。常に最高の条件での加工を実現。

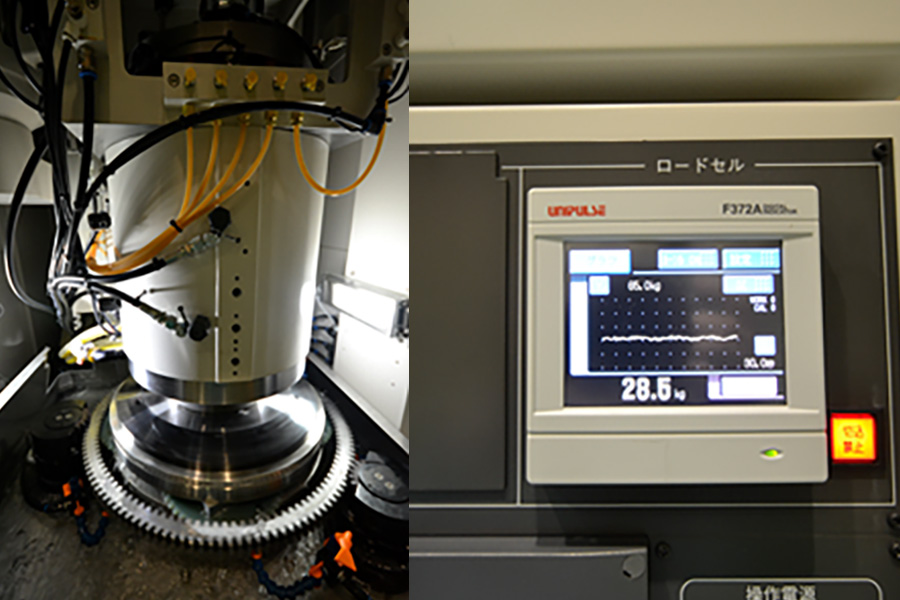

定圧定量複合制御
リアルタイムで砥石にかかる圧力を検知し、NCによって切込み圧力と切込み量を複合制御。
5.ワークの自動供給により、
全自動加工の実現へ。

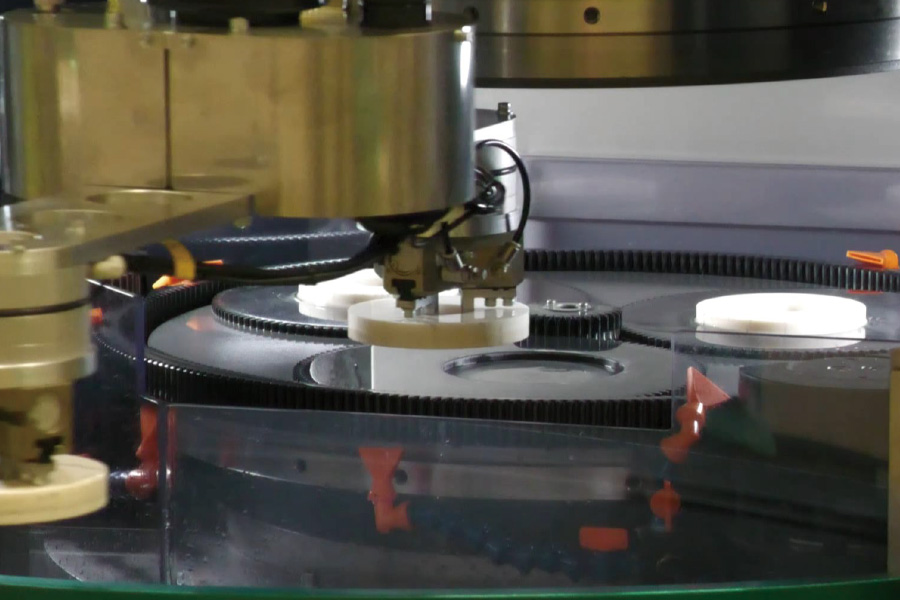

ワークの供給·取り出しを可能とする多関節ロボット（OP）と連携することで、無人運転が可能。ベアリング間座ワークの自動供給·取り出しやセラミックスワークにも対応。
オプション

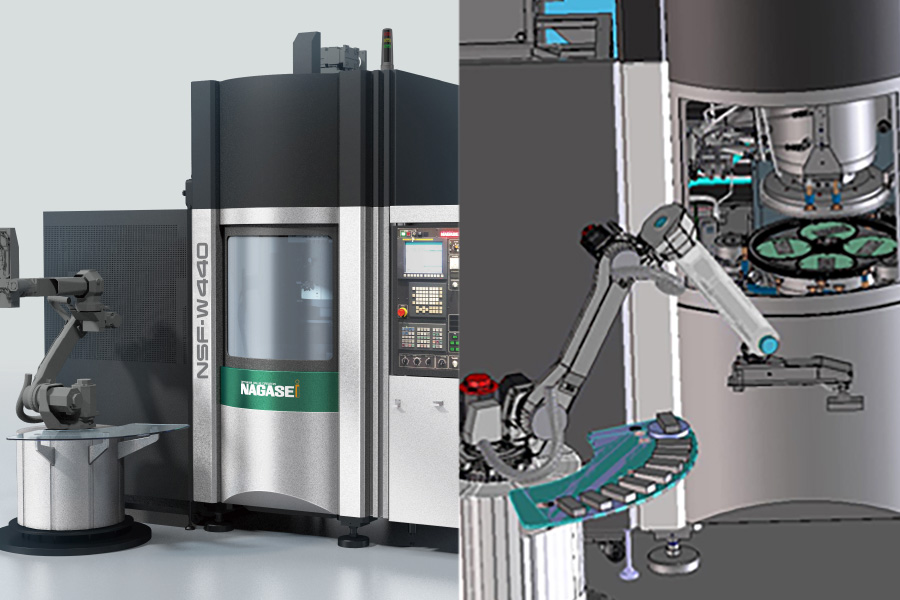

多関節ロボット
多関節ロボットと連携する事で、ワークの自動供給・取り出しが可能。

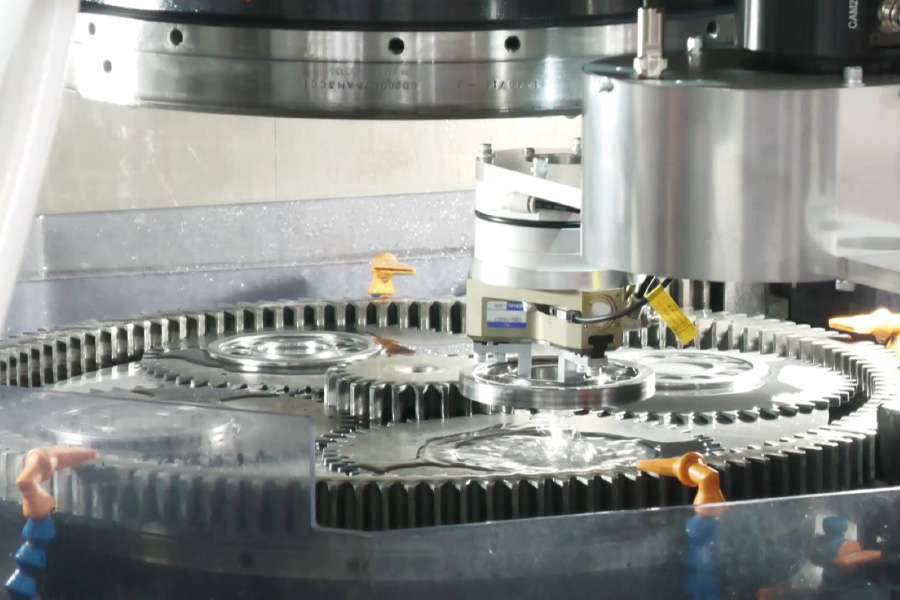

ベアリング間座ワークの自動供給·取り出し
セラミックスワークにも対応
仕様
| 機種／項目 | サイズ | 最大ワークサイズ | 上砥石軸 砥石サイズ （外径×幅×内径） |
上砥石上下軸 最大移動量 |
上砥石上下軸 最小設定単位 |
|---|---|---|---|---|---|
| mm | mm | mm | mm | ||
| NSF-W | 440 | ⌀170（1個取り:⌀410mm） | ⌀440×35×⌀140 | 200 | 0.0001 |
| 500 | ⌀205（1個取り:⌀440mm） | ⌀500×45-50×⌀140 | 200 | 0.0001 |
- 内容・仕様等は、予告無く変更することがあります。また、説明の内容や写真はオプション仕様を含んでおりますので、御発注の際には、製作仕様書にて確認ください。
- 当サイトに記載されております機械精度・加工精度は、測定条件や加工条件に依って異なる場合があります。
- 詳細は、仕様書等、技術資料をご請求ください。
- 製品を転売、又は、輸出される場合がありましたら、弊社までご連絡ください。また製品を輸出等される場合は、外為法の定めるところに従い、必要な手続きをお取りください。
- 本製品を国際的平和及び安全の妨げとなる使用目的を有するものに再提供したり、また、そのような目的に自ら使用したり、第三者に使用させたりしないようにお願いします。
