難削材加工の常識を打ち破る
立型ハイレシプロ成形研削盤。

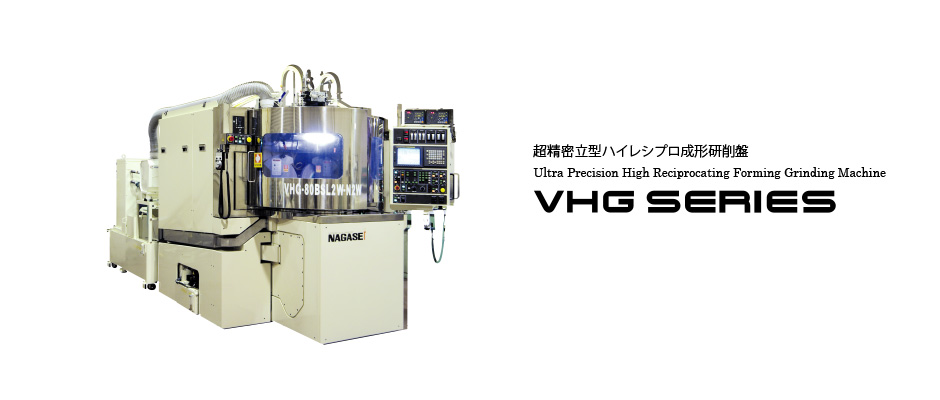

超精密立型ハイレシプロ成形研削盤 VHG SERIES
長尺ストロークのハイレシプロ加工。300×150mmサイズで超高能率な加工。
超精密立型ハイレシプロ成形研削盤
VHG SERIES
重研削から高品位仕上げまで、幅広い用途で活躍する高精度ロータリー研削盤シリーズ。加工径⌀600〜1500mmまで対応。
難削材加工の常識を打ち破る
インコネル・難削材の
総型成形加工などの加工事例
物理現象、原理原則を見つめて誕生した
かつてない高能率・高精度加工。

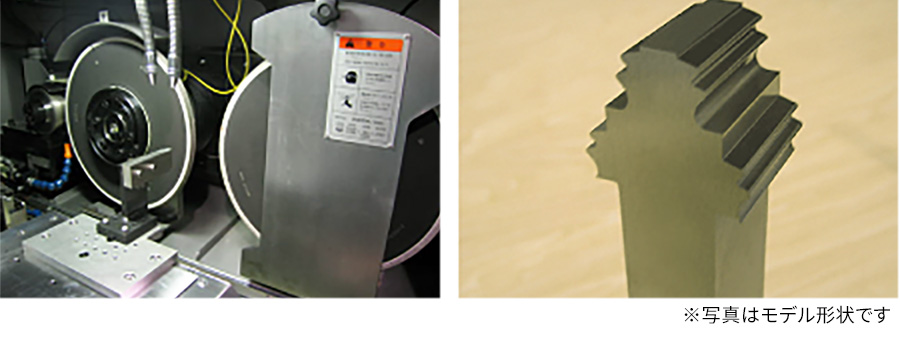

タービンブレード部材の精密総型成形加工1
形状誤差±1μｍ以内に加工可能。材質はインコネル主体の合金。
インコネルの形状加工
研削長最大160mmまで可能。
特長
高硬度・目詰りを
起こしやすい特殊合金も
砥石を減らさず
高精度・高能率に研削。
1.400往復/minで
驚異の高精度・高能率加工。
ワーク及び砥石へのダメージを極少に抑えつつ、能率・精度の良い加工を実現するために立型のハイレシプロテーブルを搭載（VHG-80では60mmストロークで1分間に最大400往復が可能）。1回あたりの切り込み量を微小にすることでワーク及び砥石へのダメージが極小にでき、単位時間当たりの加工量は大きい高精度・高能率な加工が可能です。
立型ハイレシプロ加工の様子
左右の総型砥石の形状を、中央のテーブルにセットしたワークに転写する。
2.反転ショック、
摩擦のないテーブル機構。
テーブル案内面にはNAGASE独自の非接触油静圧案内を採用。摩擦・摩耗がなく、振動減衰性に優れ、さらにテーブル反転構造をミューチュアルバイブイレーズ機構にすることで振動を極小化。テーブル上に10円玉を立てて、運動させても倒れないほどの超低振動な反転を実現しています。
3.高剛性水平切り込み軸・
前後位置合わせ軸による、
超微細切り込み。
砥石スピンドルの水平切り込み・前後位置合わせ軸に高剛性ころがり案内を採用。位置の再現性が高く、正確な0.1μｍ単位の微細切り込みが可能。
立てた10円玉が倒れない、
超低振動立型ハイレシプロテーブル
4.両サイドに高剛性、高精度スピンドル。
水平方向に配置された高剛性砥石スピンドルにより、両面同時加工が可能。ワーク両面の応力バランスが保たれるため砥石・ワークへのダメージが少なく、一度成形した砥石形状が崩れにくく、砥石寿命が従来方式に比べ大幅に延びることがわかっています。
5.左右ロータリドレッサ搭載で
さらに高能率・高精度。
左右砥石スピンドルの両端にロータリドレッサを搭載。適宜ドレス成型が可能であるため砥石の形状崩れや砥粒の磨滅を防ぎ、安定して高精度・高能率な加工を実現します。
シリーズ
SS材から銅、超硬、特殊合金まで。
難削材高精度成形加工を可能にした
高剛性マシン。
超精密立型ハイレシプロ成形研削盤
VHG-160
最高150往復/min（160mmストローク時）の超高速縦型ハイレシプロテーブルを搭載。ミューチュアルバイブイレーズ機構により、研削面に影響するテーブル反転ショックを極少に抑えました。また、高剛性砥石スピンドルと高精度転がり案内を採用した水平切り込み軸・前後合わせ軸により、難削材にも確実な切り込みを行えます。
高精度・高能率総型成形研削盤 SGC-96
砥石の総型成形後、スチール・セラミックスはもとより新素材・難削材に至るまで高能率な総型成形研削加工を実現。従来にない正確な位置決めと剛性を実現し、素材における加工ダメージを極少化。加工負荷変動や姿勢変化といった直角平行精度の誤差の影響を抑え、加工精度を高める構造を採用しています。多彩な案内面構造の組み合わせと周辺システムの搭載が可能です。
仕様
| 機種／項目 | 研削長 | ストローク （左右×前後） |
研削幅 | 前後最小単位 | 左右最小単位 | 搭載可能重量 | 砥石サイズ （外径×幅×内径） |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | kg | mm | |
| VHG-80 | 80 | 40×80 | 50(60) | 0.0001 | 0.0001 | 15 | ⌀250〜450×50（60）×⌀127 |
| VHG-160 | 160 | 100×160 | 80 | 0.0001 | 0.0001 | 35 | ⌀250〜⌀405×80×⌀127 |
| 機種／項目 | サイズ | チャック寸法 | テーブル移動量 （左右×前後） |
テーブル上面 スピンドルセンタ |
上下最小単位 | 前後最小単位 | 砥石サイズ （外径×幅×内径） |
砥石軸 |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | kW | |
| SGC | 96 | − | 1170×470 | 820 | 0.0001 | 0.0001 | ⌀250〜510×38〜50×⌀127 | 7.5 |
- 内容・仕様等は、予告無く変更することがあります。また、説明の内容や写真はオプション仕様を含んでおりますので、御発注の際には、製作仕様書にて確認ください。
- 当サイトに記載されております機械精度・加工精度は、測定条件や加工条件に依って異なる場合があります。
- 詳細は、仕様書等、技術資料をご請求ください。
- 製品を転売、又は、輸出される場合がありましたら、弊社までご連絡ください。また製品を輸出等される場合は、外為法の定めるところに従い、必要な手続きをお取りください。
- 本製品を国際的平和及び安全の妨げとなる使用目的を有するものに再提供したり、また、そのような目的に自ら使用したり、第三者に使用させたりしないようにお願いします。
