平面精度、加工能率、
加工サイズともに
世界トップクラス。
超精密ロータリマルチ研削盤 RG SERIES
加工精度・加工能率ともに世界トップレベル。大型ワーク、多数個取り部品加工に最適。ベストセラーの超精密ロータリー平面研削盤RG SERIES。
超精密ロータリマルチ研削盤
RG SERIES
加工精度・加工能率ともに世界トップレベル。大型ワーク、多数個取り部品加工に最適。ベストセラーの超精密ロータリー平面研削盤RG SERIES。
平面精度、加工能率、
大型部品や高精度部品のロータリー平面加工などの事例
大物加工、多数個加工もお手のもの。
作業効率が上がる大型ロータリ研削。
アルミナセラミックスの
超精密ロータリー平面研削加工
平面度0.5μm/⌀250mm。
超精密な平面研削加工を実現。
コージライトの超精密形状創成研削加工
2軸を同期させた形状加工も自由自在。

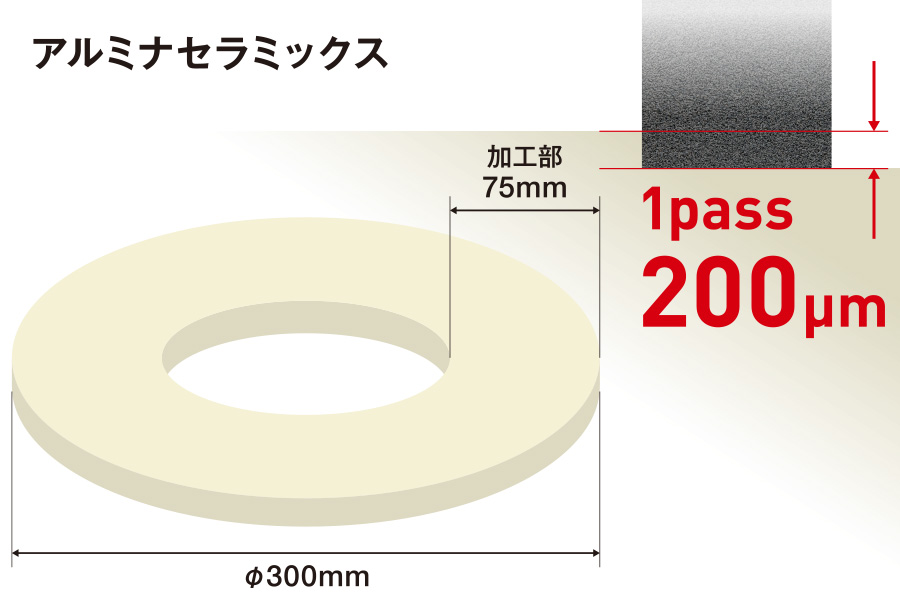

アルミナセラミックスの
1pass200μmの超能率加工
材質：アルミナセラミックス
ワークサイズ：⌀300mm
1pass切込み量：200μm
仕上げ切込み量：3μm
1pass200μmの加工でも実加工量は97％
従来から加工時間約1/10に短縮。
大面積で圧倒的な平面精度を実現。
最大⌀1800mmまでの超大物サイズを加工可能。
多数個ワーク同時平面研削
同一工程で多数個を加工し高精度部品の量産向けにも使用いただけます。

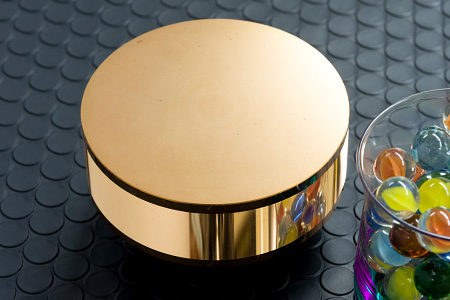

ラップレス鏡面加工
上面はもちろん、外面、内面もラップレスの超鏡面加工が可能。
バイトによるロータリ切削加工
砥石をバイトに取り換え、ロール金型の超精密切削が可能。
特長
ロータリー研削の
概念を変える。
他にはない超精密·
超能率ロータリー研削盤。
1.独自の油静圧ロータリテーブルが
圧倒的な平面精度を実現
ロータリテーブルの案内面に独自の非接触油静圧を採用。テーブル回転の上面の振れはサブミクロン。
またテーブル回転速度が変化してもテーブルの走行線の高さが変わらないため、超精密な平面加工が可能です。
2.多数個同時研削や大型ワーク、
セラミックス材の加工に最適
⌀500～⌀800のチャックサイズで小物部品の多数個同時研削や中型部品の加工に対応。静電チャックなどのセラミックス材の加工に最適。
3.極低振動モータ採用の
砥石スピンドルで
ワンランク上の加工が可能
回転振動0.05μm以下のNAGASE独自の極低振動モータを砥石スピンドルの駆動モータに採用。
超高剛性な本体構造との組み合わせにより、超能率加工にも超精密な鏡面加工にも対応。
4.形状加工も機上測定も
自由自在
平面のみならず、テーブル送りと上下軸を同期させた形状加工も自由自在。タッチプローブ（OP）による機上計測も可能。
5.難削材加工を容易にする
ドレス装置
シングルポイントドレッサに加え、ダブルカップツルア（OP）や直交ロータリドレッサ（OP）の搭載も可能。
超硬やセラミックス等の難削材の研削や鏡面研削加工に対応。
6.ワーク内径·外径の加工が
可能
バーチカルヘッド（OP）を搭載することにより内外研削加工が可能。
さらにバイトホルダ（OP）搭載により切削加工にも対応。
オプション
ドレス装置
単石ドレスやダブルカップツルアの搭載により、自動ドレスが可能。
機上計測装置
ワーク高さの自動計測が可能。段取り替えの手間なく追い込み加工ができる。
縦型ヘッドによる内外研削加工
垂直の砥石ヘッドを取り付け、丸物ワークの内外ともに研削可能。
超精密バイト加工
バイトホルダの使用により、超精密切削加工にも対応。
シリーズ
小物部品の超精密研削加工に最適。
従来になかった
小型の超精密ロータリ研削盤。
ベアリングの間座合わせやフォーマ用金型の加工に最適な⌀200mmのテーブルサイズの超精密ロータリ研削盤。ロータリテーブルの案内面には独自の油静圧軸受を採用。平面研削だけでなく、同期制御による形状創成から外径・内径研削（OP）、平面・内径・側面の旋削（OP）、レンズ形状加工など多彩な加工を実現。
ロータリテーブルは抜群の回転精度
多彩な加工を実現
RG-200加工事例
コストパフォーマンス抜群!!
コンパクトタイプの
超精密ロータリ研削盤
小物部品の多数個同時研削や、静電チャックなどの中型部品の加工に最適な超精密ロータリ研削盤。回転テーブルの案内面には独自の油静圧軸受を採用。制御には操作性・機能性抜群の対話式加工ソフト「Neo」を搭載。平面のみならず、階段形状の加工も簡単に設定可能。省スペース化にこだわり、設置スペースは当社従来比25%ダウン。
仕様
| 機種／項目 | サイズ | チャックサイズ | テーブル移動量 | テーブル上面 スピンドルセンター |
テーブル送り最小単位 | 上下最小単位 | 砥石サイズ （外径×幅×内径） |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | ||
| RG | 200 | ⌀200 | 210 | 411.5 | 0.0001 | 0.0001 | ⌀180〜255×8〜19×⌀50.8 |
| 500 | ⌀500 | 300 | 538 | 0.0001 | 0.0001 | ⌀200〜355×25〜38×⌀127 | |
| 600 | ⌀600 | 497 | 538 | 0.0001 | 0.0001 | ⌀200〜355×25〜38×⌀127 | |
| 700 | ⌀700 | 497 | 538 | 0.0001 | 0.0001 | ⌀200〜355×25〜38×⌀127 | |
| 800 | ⌀800 | 497 | 538 | 0.0001 | 0.0001 | ⌀200〜355×25〜38×⌀127 |
- 内容・仕様等は、予告無く変更することがあります。また、説明の内容や写真はオプション仕様を含んでおりますので、御発注の際には、製作仕様書にて確認ください。
- 当サイトに記載されております機械精度・加工精度は、測定条件や加工条件に依って異なる場合があります。
- 詳細は、仕様書等、技術資料をご請求ください。
- 製品を転売、又は、輸出される場合がありましたら、弊社までご連絡ください。また製品を輸出等される場合は、外為法の定めるところに従い、必要な手続きをお取りください。
- 本製品を国際的平和及び安全の妨げとなる使用目的を有するものに再提供したり、また、そのような目的に自ら使用したり、第三者に使用させたりしないようにお願いします。
